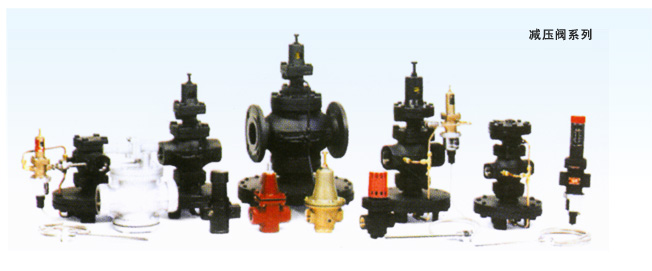

減壓閥分為直接作用式和先導式兩種減壓閥系列。
直接作用式減壓閥，用于中高壓蒸汽減壓，適用于需要較大減壓比的設備，管徑為DN20~DN150、壓力為0.1~2.5MPa 的減壓閥。
|
|
先導式減壓閥工作時，由下游的壓力感應管把壓力反饋給減壓閥，在主閥隔膜作用下，調節閥門的開席，即使在下游蒸汽負荷發生較大變化，先導減壓閥仍能準確地控制下游壓力。
|
|
| |
|
| |
| 減壓閥主要技術特性表 |
| 項目 |
閥門
直徑 |
流量
范圍 |
壓力波動
范圍 |
調壓
范圍 |
調壓
精度 |
關閉密
封性能 |
壓力
范圍 |
連接形式 |
|
DN |
Q（%） |
P1（%） |
P2/P1（%） |
% |
% Q |
MPa |
管徑≤DN50
是絲扣連接。
管徑≥DN65
是法蘭連接 |
| 直接作用式 |
20-150 |
100--5 |
80--105 |
70--10 |
±10 |
<=0.086 |
0.1—2.5 |
| 先導活塞式 |
20-200 |
100--5 |
80--105 |
80--10 |
±5 |
<=0.05 |
0.1—3.0 |
| 先導膜片式 |
20-150 |
100--5 |
80--105 |
90--10 |
±1 |
<=0.01 |
0.1—3.0 |
|
|
|
| |
|
| |
 |
|
|
| |
|
 |
|
|
高壓過熱蒸汽進入設備前，需要經過減溫減壓來滿足設備工藝的要求。減溫減壓裝置通過減壓閥調節蒸汽壓力，利用低溫水減溫器降低過熱蒸汽溫度，蒸汽通過減溫減壓后達到工藝要求的蒸汽指標。
|
|
 |
|
| |
 |
|
|
減溫減壓根據實際需要可分為：
(1)霧化型減溫減壓裝置
(2)文丘里型減溫減壓裝置
|
|
(1)進口蒸汽壓力P1≦5.4MPa,進口蒸汽溫度1≦485℃。
(2)出口流量Q：理想流量變化范圍為30%~100%Q，若有特殊要求，可與本公司協商另定。
(3)出口蒸汽壓力P2：調節精度不低于2.5級；出口蒸汽溫度t2；高于飽和3—5℃。
|
|
 |
|
| |
|
 |
|
|
 |
減溫減壓裝置主要參數表 |
型號 |
TF噴射型----減溫減壓裝置 |
TF霧化型---減溫減壓裝置 |
減溫器流量調節比 |
5：1 |
50：1 |
減溫水壓力 |
蒸汽壓力+0.05MPa |
等于蒸汽壓力 |
材質 |
蒸汽溫度小于400℃時，閥體及附件為碳鋼，噴嘴、擴管為不銹鋼
蒸汽溫度大于400℃時，受壓部分為鉻鉬不銹鋼 |
管徑尺寸 |
DN50、65、80、100、150、200、250、300、350、400. |
連接形式 |
(HG20592-97)法蘭連接 |
|
 |
|
| |
|
 |
|
|
在生產過程中，產品品質的優劣與溫度控制有很大關系，設備的使用安全、壽命也與溫度有關。安全適用的設備、高質量的產品要有穩定的溫度控制，北京市拓峰科技提供既安全、又穩定、且節能的溫度控制方案。 |
 |
|
|

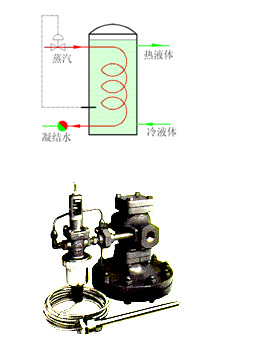

(1)溫度傳感連氣（或電動）調節閥，調節溫度
(2)溫度傳感連自作用調節閥，調節溫度 |
|
 |
|
| |
|
(1)溫度傳感器測得溫度變化時，傳導液體調整閥門的開度，以達到控制被加熱介質的溫度。
(2)傳導液體按溫度變化均勻的、按比例調節閥門開度。
(3)廣泛應用于加熱設備、或冷卻設備等需要溫度精確控制的場合。
|
|
| |
|
 |
|
|
 |
|
型號 |
WK--1型 |
WK--2型 |
WK--3型 |
溫控范圍 （℃ ) |
-15-50 |
40--110 |
90—160 |
工作溫度 |
≦180 |
≦220 |
≦220 |
溫控感應線長 (m) |
5--20 |
5--20 |
5—20 |
連接直徑DN(mm) |
15--50 |
20--80 |
20—100 |
連接方式 |
英制絲扣,法蘭連接(可選) |
過載保護 |
根據客戶要求設定 |
|
|
|
 |
|
無需電力驅動，泵的動力采用少量蒸汽或壓縮空氣。
無振動、噪音小。
安裝簡單，泵連上外接管路即可使用。
適合于任何凝結水回收的地點。
|
|
 |
|
凝結水自動回收泵結構緊湊、占用空間小。
排量在0.5噸---35噸/小時之間可選，運行穩定、可靠。
核心部件采用美國特殊材質，經過先進工藝制成，使用壽命長。
輸送凝結水動力不需要電力，系統防爆設計，尤其適于在防爆區中運行。
|
|
 |
|
| |
PT型疏水泵型號在不同壓差下的凝結水排量 |
型號 |
凝結水進水壓頭為150mm |
凝結水進水壓頭為300mm |
進水壓頭600mm |
| PT-204a |
PT-206a |
PT-308a |
PT-312a |
PT-516a |
接口管徑 |
DN25×DN25 |
DN40×DN40 |
DN50×DN50 |
DN80×DN50 |
DN100×DN100 |
驅動
壓力 |
提升
高度 |
蒸汽
驅動 |
空氣
驅動 |
蒸汽
驅動 |
空氣
驅動 |
蒸汽
驅動 |
空氣
驅動 |
蒸汽
驅動 |
空氣
驅動 |
蒸汽
驅動 |
空氣
驅動 |
| Mpa |
Mpa |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
0.17
0.35
0.5
0.7
0.85 |
0.1 |
680
907
953
957
964
|
907
1021
1134
—
—
|
1088
1451
1497
1520
1542
|
1225
1542
1588
—
—
|
3175
4354
4899
5080
5162
|
4581
5534
5942
—
—
|
4082
5806
6441
6486
6849
|
5080
6260
6804
—
—
|
16656
20501
23159
25254
27013 |
|
|
23035
26315
27907
28233
29594 |
|
0.25
0.35
0.5
0.7
0.85 |
0.17 |
680
771
862
907
953
|
771
907
1043
—
—
|
953
1089
1225
1270
1315
|
1043
1179
1315
—
—
|
3221
3765
4581
4527
4672
|
4173
5080
5761
—
—
|
3674
4627
5670
5761
5897
|
5216
5783
6123
—
—
|
13251
15156
17485
19257
20706
|
|
|
20973
24211
25544
27280
— |
|
0.35
0.4
0.5
0.7
0.85 |
0.28
|
635
680
771
816
871
|
771
907
998
—
—
|
680
907
1043
1089
1134
|
907
1043
1134
—
—
|
2585
1994
3447
3810
4264 |
3447
3992
4581
—
— |
2994
3810
4445
4581
4672
|
4445
4763
5761
—
— |
11889
12407
13042
13860
14494
|
|
|
18708
19971
21517
24022
— |
|
0.45
0.5
0.7
0.85 |
0.4 |
499
590
726
780
|
907
1043
—
—
|
522
601
862
907
|
907
1043
—
—
|
2041
2132
2903
2994 |
3175
3221
—
— |
2722
2903
3221
3357 |
4627
4717
—
— |
|
|
|
|
|
|
| |
|
 |
|
| |
|
| |
 |
|
|
| |
|
|

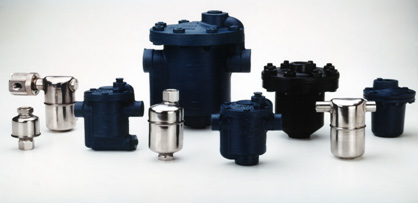

本公司與美國阿姆斯壯國際公司合資生產的疏水閥系列產品，在阿姆斯壯有百年生產歷史，其中倒吊桶疏水閥、浮球疏水閥廣泛使用在國際、國內的石油化工、食品、醫藥行業。
|
|
啟動快、疏水流暢不堵塞，安全可靠。
使用壽命長（在中壓系統使用壽命達三年以上）。
工作壓力范圍寬，工作壓力可選在0.02—12.4MPa之間。
工作流量大，流量可選在100kg/h—127.5t/h。
|
 |
|
| |
 |
 |
|
| |
|
 |
|
蒸汽疏水閥性能參數 |
型式 |
閥體
材質 |
接口管徑DN（mm） |
最大
壓力 MPa |
最高
溫度
℃ |
最大
排量
kg/h |
連接形式 |
| 倒吊桶 |
鑄鐵 |
15，20，25，32，40，50，65 |
1.7 |
232 |
9,000 |
螺紋/法蘭可選 |
| 碳鋼 |
15，20，25 |
4.1 |
343 |
1,995 |
螺紋/法蘭可選 |
| 不銹鋼 |
15，20，25 |
4.5 |
427 |
1,995 |
螺紋/法蘭可選 |
| 鍛鋼 |
15，20，25，32，40，50 |
18.6 |
538 |
8,600 |
螺紋/法蘭可選 |
| 杠桿浮球 |
鑄鐵 |
15，20，25，32，40，50 |
1.7 |
232 |
94,545 |
螺紋/法蘭可選 |
| 碳鋼 |
15，20，25，32，40，50 |
3.1 |
338 |
127,273 |
螺紋/法蘭可選 |
| 膜盒 |
不銹鋼 |
8，10，15，20，25 |
2.8 |
338 |
725 |
螺紋/法蘭可選 |
| 碳鋼 |
15，20，25 |
4.1 |
399 |
725 |
螺紋/法蘭可選 |
| 波紋管 |
不銹鋼 |
15，20，25 |
2.8 |
316 |
1,568 |
螺紋/法蘭可選 |
| 雙金屬片 |
碳鋼 |
15，20，25 |
10.3 |
482 |
4,540 |
螺紋/法蘭可選 |
| 受控圓盤 |
碳鋼 |
15，20，25 |
4.1 |
338 |
1,293 |
螺紋/法蘭可選 |
|
|
| |
注：疏水閥的實際疏水量與蒸汽壓力、蒸汽負荷、疏水閥工作背壓有關系 |
|
|
 |
|
| |
|
 |
 |
|
|
|
在生產過程中，產品品質的優劣與溫度控制有很大的關系，設備的使用安全、壽命也與溫度有關。安全適用的設備、高質量的產品要有穩定的溫度控制，北京拓峰科技提供既安全、又穩定、且節能的溫度控制方案。 |
|
|
|
 |
|
|
蒸汽管網啟動時，快速排除空氣。
蒸汽管網運行時，及時排除凝結水。
在壓力、溫度范圍變化大的蒸汽管網下能正常工作安全可靠。
廣泛用于熱力蒸汽管網和石油化工伴熱管線上的疏水。
|
|
|
| |
|
|
|
 |
|
|
|
 |
|
|
疏水閥
連接類型 |
(英制)絲扣連接 |
(HG20592-97)法蘭連接 |
| 疏水形式 |
熱力、浮球、倒吊桶
三種形式可選 |
熱力、浮球、倒吊桶
三種形式可選 |
| 管徑 |
1/2吋---2吋 |
DN15—DN50 |
| 適用壓力 |
0.1Mpa—4.0MPa |
0.1Mpa—4.0MPa |
| 最大允許背壓 |
工作壓力的80% |
工作壓力的80% |
| 疏水量 |
100---2000（kg/h） |
100---2000（kg/h） |
| 閥體、閥芯材質 |
鑄鋼、不銹鋼 |
鑄鋼、不銹鋼 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
